Hoofdverdeelkast en verdeling
Het trafostation is gekoppeld aan de installatie en zet de hoogspanning om naar laagspanning. Dit word gevoed vanuit ee nuts voorziening en ondersteuning vanuit een aggegraat en groot accupakket om zo genoeg vermogen te leveren.

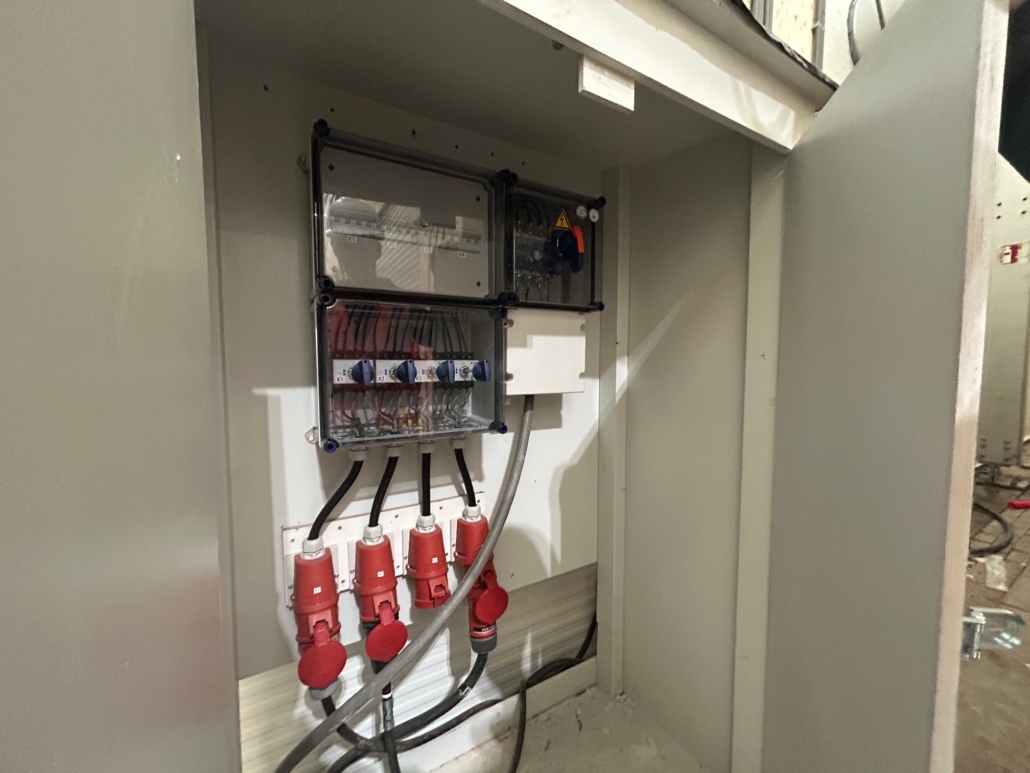

Vanuit hier lopen de voedingskabels ondergronds naar diverse verdeelstations op het terrein. Bij de entree is een hoofdverdeelkast geplaatst met een benodigd vermogen van 400 ampère. Vanuit deze kast zijn zes grote verdeelkasten en vervolgens twintig verdelers aangesloten om alles de juiste vermogens te leveren. De technische uitwerking is gebaseerd op de bouwtekeningen; voorbereiding en uitvoering stonden onder leiding van onze projectleider.
Data- en stroomvoorziening
In het gebouw zijn onder andere de keuken, het decor, het theater, de crewruimtes en de garderobe voorzien van elektra en datanetwerken. In totaal is meer dan 200 kilometer aan kabels gelegd voor stroom-, data- en glasvezelverbindingen, inclusief aansluitingen voor kassa’s, wifi en internetsystemen.
Techniek voor podium en decor
De stroomvoorziening is doorgetrokken naar onder andere de LED-schermen (afmetingen 40 x 8 2 stuks, 30 x 8 2 stuks), waarna L2L het systeem verder heeft opgepakt. Ook zijn de servers aangesloten die het decor en de podiumtechniek aansturen.
Er zijn speciale kabelgoten van Niedax toegepast, met overspanningsgoten om de vijf meter. Samen met Metaalbewerking Heemskerk zijn zestig custom-made beugels ontwikkeld voor een veilige en stabiele bevestiging. Dit om dat er geen vaste bevesiging mag zijn, anders verzwakt de constructie.
Veiligheid, ontruiming en brandmeldsystemen
Naast het theatergedeelte zijn ook de cast- en crewruimtes voorzien van elektra, noodverlichting, airconditioning en een complete brandmeldinstallatie met aspiratiesysteem. Deze brandmeldinstallatie, uitgevoerd met componenten van Comelit, zuigt lucht aan om mogelijke rookontwikkeling vroegtijdig te detecteren. Er is gekozen voor dit systeem omdat deze de beste detectie geeft in dit soort ruimtes (in dit geval dit theater).
Het ontruimingssysteem (type A) is volledig geplaatst en geprogrammeerd. Via luidsprekers wordt bij noodsituaties automatisch uitgelegd wat bezoekers moeten doen.
Podiumaansluitingen
Onder de tribune is een sleepringinstallatie aangelegd voor licht- en podiumaansluitingen, waarmee meer dan twintig motoren worden aangestuurd. Samen met Elma hebben we de voeding en sturing van de tribune-installatie gerealiseerd. Hierdoor is het complete elektrische systeem van Willem van Oranje volledig voorbereid op een veilige, betrouwbare en toekomstbestendige werking.
Team en uitvoering
Aan dit project werkten gemiddeld tien elektriciens gedurende acht maanden om alle installaties zorgvuldig te realiseren.
